Alüminyum Ekstrüzyon Kalıbı Nedir? Nasıl Üretilir?

Bir alüminyum profilin nasıl göründüğünü, ne kadar dayandığını, hangi toleransta çalıştığını ve montajda ne kadar kolay birleştiğini belirleyen tek bir parça vardır: ekstrüzyon kalıbı. Presin gücü, biletin kalitesi ve operatörün deneyimi ne kadar iyi olursa olsun, kalıp yanlış tasarlandığında ortaya çıkan profil de yanlış olur. Bu yüzden ekstrüzyon sektöründe sık tekrarlanan bir söz vardır: profil, kalıbın imzasıdır.

Kenan Metal olarak yirmi yılı aşkın süredir özel şekilli alüminyum profiller üretiyoruz ve kullandığımız kalıpların önemli bölümünü kendi kalıphanemizde tasarlayıp işliyoruz. Bu yazıda ekstrüzyon kalıbının ne olduğunu, hangi tipleri bulunduğunu, tasarımdan ilk denemeye kadar hangi adımlardan geçtiğini, nasıl bakıldığını ve kalıphanesi kendi bünyesinde olan bir üreticiyle çalışmanın projeye ne kazandırdığını anlatıyoruz.

Ekstrüzyon Kalıbı Nedir?

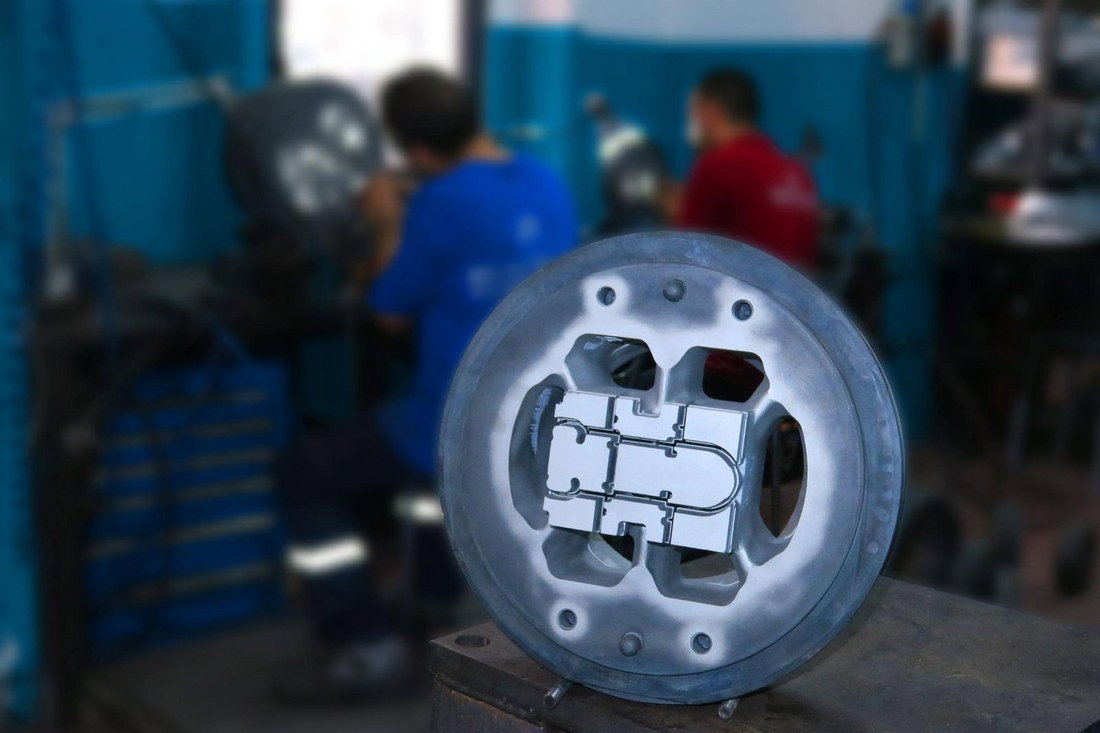

Ekstrüzyon kalıbı, ısıtılmış alüminyum biletin yüksek basınç altında içinden geçirildiği ve profilin nihai kesitini kazandığı çelik takımdır. Yaklaşık 450-500 °C'ye ısıtılan bilet, presin konteynerine yerleştirilir ve piston tarafından itilir. Metal, kalıbın açıklığından macun gibi akarak çıkar; çıkan şeklin kesiti, kalıp açıklığının kesitidir.

Kalıplar genellikle H13 sınıfı sıcak iş takım çeliğinden üretilir. Bu çeliğin seçilmesinin nedeni, yüksek sıcaklıkta sertliğini koruması, ısıl yorulmaya dayanması ve aşınmaya karşı direnç göstermesidir. Bir kalıp, ömrü boyunca binlerce kez ısınır ve soğur; her ısınma-soğuma çevrimi malzemeye yorulma yükü bindirir. Ekstrüzyon sürecinin genel işleyişini alüminyum ekstrüzyonunu anlamak yazımızda ayrıntılı biçimde ele almıştık.

Kalıp Tipleri: Solid, Hollow ve Semi-Hollow

Solid (dolu kesit) kalıplar en basit gruptur. Profilin içinde kapalı bir boşluk yoktur; lama, köşebent, T kesit ve çoğu dekoratif profil bu gruba girer. Kalıp tek parçadır ve metal doğrudan açıklıktan geçer.

Hollow (içi boş) kalıplar kapalı boşluk içeren profiller için kullanılır; kutu profil, boru ve çok odacıklı mimari profiller örnek verilebilir. Bu kalıplar iki parçalıdır: metal önce köprülerle bölünür, sonra kaynak odasında yüksek basınç altında yeniden birleşir. Birleşme noktalarına kaynak hattı denir ve bu hatların kalitesi, profilin mukavemetini ve eloksal sonrası görünümünü doğrudan etkiler.

Semi-hollow (yarı kapalı) kalıplar ise dar bir ağızla dışarı açılan derin kanallara sahip profiller için kullanılır. Kızak kanalları ve vida yuvaları tipik örneklerdir. Bu tip, kalıp diline binen yükün en yüksek olduğu ve dolayısıyla kırılma riskinin en fazla olduğu gruptur; tasarımda dil oranına özel dikkat gerekir.

Kalıp Nasıl Üretilir? Kalıphanede Adım Adım

1. Kesit tasarımı ve simülasyon. Süreç, müşteriden gelen profil kesitinin incelenmesiyle başlar. Et kalınlığı dağılımı, çevre-alan oranı ve kesitin denge merkezi değerlendirilir. Metal akışının kesit boyunca eşit olması hedeflenir; ince ve kalın bölgeler arasındaki hız farkı, profilde burulma ve eğrilik olarak ortaya çıkar. Bu aşamada akış simülasyonu kullanılarak kalıbın besleme kanalları ve taşıma bölgesi ön boyutlandırılır.

2. CNC işleme. Onaylanan tasarım, tornalanmış çelik bloklar üzerine CNC tezgâhlarda işlenir. Besleme deliği, köprüler ve kaynak odası bu aşamada çıkarılır.

3. Tel erozyon ve dalma erozyon. Profilin nihai kesitini oluşturan açıklık, tel erozyon (EDM) tezgâhında mikron mertebesinde hassasiyetle kesilir. Köşe radyusları ve dar kanallar dalma erozyonla tamamlanır.

4. Isıl işlem ve nitrasyon. İşlenen kalıp, sertleştirme ve temperleme işlemlerinden geçirilir. Ardından yüzey sertliğini ve aşınma direncini artırmak için nitrasyon uygulanır. Nitrasyon derinliği kritik bir parametredir: yetersizse kalıp erken aşınır, aşırıysa yüzey kırılgan hâle gelir.

5. Deneme baskısı ve düzeltme. Kalıp presde denenir, çıkan profil ölçülür ve gerekiyorsa taşıma bölgesi elle rötuşlanarak metal akışı dengelenir. Bir kalıbın seri üretime hazır hâle gelmesi çoğu zaman birkaç deneme çevrimi gerektirir. Bu titiz sürecin tamamını tasarım aşamasından teslimata özel alüminyum profil yolculuğu yazımızda anlatmıştık.

Kalıp Preste Nasıl Çalışır?

Presde kalıp, arkasında destek halkası ve bolster bulunan bir takım paketi içine yerleştirilir. Kalıp fırında yaklaşık 480 °C'ye ön ısıtılır; soğuk kalıba sıcak metal gönderilmesi hem yüzey kalitesini bozar hem de kalıbı ısıl şoka sokar.

Ekstrüzyon oranı, yani bilet kesit alanının profil kesit alanına bölümü, sürecin temel değişkenidir. Oran yükseldikçe gereken basınç ve ısınma artar. Çıkış hızı ise alaşıma ve kesit geometrisine göre belirlenir; çok yüksek hız yüzeyde çekme ve çatlak, çok düşük hız ise verimsizlik anlamına gelir.

Kalıptan çıkan profil, soğutma bölgesinden geçerek germe tezgâhına ulaşır. Germe işlemi profildeki iç gerilmeleri alır ve düzgünlüğü sağlar. Ardından boy kesme ve yaşlandırma fırını gelir. Bu zincirin ilk halkası olan bilet kalitesini alüminyum billet üretimi yazımızda ele almıştık; son halkası olan yüzey işlemlerini ise eloksal ve boyama teknikleri yazımızda bulabilirsiniz.

Kalıp Bakımı, Temizliği ve Ömrü

Her baskıdan sonra kalıbın içinde bir miktar alüminyum kalır. Bu artık metal, kalıp kostik (sodyum hidroksit) çözeltisinde bekletilerek çözülür; çelik kostikten etkilenmez, alüminyum ise erir. Temizlik sonrası kalıp durulanır, kurutulur ve gözle kontrol edilir.

Kontrolde bakılan başlıca noktalar şunlardır: taşıma bölgesinde parlama ve aşınma izi, köprü diplerinde çatlak başlangıcı, kaynak odasında birikinti ve dil kısımlarında deformasyon. Aşınma sınırına gelen kalıplar yeniden nitrasyona gönderilir; ancak nitrasyon sayısı sınırsız değildir, her tekrar yüzeyi biraz daha kırılgan yapar.

Bir kalıbın ömrü kesit karmaşıklığına, alaşıma ve pres parametrelerine göre değişir. Basit dolu kesitli bir kalıp yüz binlerce metre profil verebilirken, ince cidarlı çok odacıklı bir mimari kesitte ömür belirgin biçimde kısalır. Kalıp kayıt sisteminin düzgün tutulması, hangi kalıbın kaç baskı yaptığını ve ne zaman revizyona gireceğini önceden görmeyi sağlar.

Kalıp Tasarımını Zorlaştıran Kesit Özellikleri

Dengesiz et kalınlığı: Aynı kesitte 1,2 mm ve 5 mm cidarların bir arada bulunması, metalin farklı hızlarda akmasına yol açar. Çözüm, kalıpta taşıma bölgesi uzunluklarını farklılaştırmaktır.

Yüksek dil oranı: Derin ve dar kanallarda kalıp dili uzar; bu bölge en kolay kırılan yerdir. Tasarımda destek geometrisi ve radyus büyütme kullanılır.

Keskin köşeler: Sıfır radyuslu iç köşeler hem kalıpta gerilme yığılması yaratır hem de profilde çatlak riskini artırır. Küçük bir radyus bile ömrü belirgin biçimde uzatır.

Merkezden uzak kesitler: Bilet merkezine göre asimetrik yerleşen profillerde akış dengesizdir; kalıpta besleme kanalları buna göre yeniden konumlandırılır.

Çok odacıklı ısı yalıtımlı kesitler: Poliamit bariyer kanalları toleransa çok duyarlıdır; kanal genişliğindeki onda birlik sapmalar montajda sorun çıkarır.

Kendi Kalıphanesi Olan Üreticiyle Çalışmanın Avantajı

Kalıp üretimini dışarıdan alan bir ekstrüzyoncu, deneme baskısında çıkan bir sapmayı düzeltmek için kalıbı tedarikçisine göndermek ve dönmesini beklemek zorundadır. Bu döngü çoğu zaman günlerle ölçülür. Kalıphanesi kendi bünyesinde olan bir üretici için aynı düzeltme birkaç saatlik iştir.

Bu hız avantajı üç yerde somut olarak hissedilir. Birincisi yeni ürün geliştirmede: prototipten seri üretime geçiş süresi kısalır. İkincisi acil yedek kalıp ihtiyacında: kırılan bir kalıbın yerine yenisi hızlı devreye alınır. Üçüncüsü tolerans hassasiyeti yüksek projelerde: kesit üzerinde birkaç mikronluk ince ayar, aynı tesis içinde ölçüm-düzeltme döngüsüyle yapılabilir.

Kenan Metal'in kalıp üretim tesisi hakkında ayrıntılı bilgiye kalıp üretim tesisi sayfamızdan ulaşabilirsiniz. Bir ekstrüzyon tedarikçisi değerlendirirken hangi kriterlere bakılması gerektiğini ise üretici seçimi yazımızda sıraladık. Kalıp tasarımının hareketli sistemlerdeki etkisini merak ediyorsanız Rolling Roof sistemleri yazımız iyi bir örnektir.

Sık Sorulan Sorular

Yeni bir kalıp ne kadar sürede hazır olur? Kesit karmaşıklığına göre değişmekle birlikte, tasarım onayından ilk deneme baskısına kadar geçen süre genellikle birkaç haftadır.

Kalıp maliyeti kime aittir? Sektörde yaygın uygulama, özel kesitlerde kalıp bedelinin bir kereye mahsus müşteriye yansıtılmasıdır; sonraki siparişlerde yalnızca profil bedeli ödenir.

Aynı kalıp farklı alaşımlarda kullanılabilir mi? Kullanılabilir, ancak akış davranışı alaşıma göre değiştiği için parametrelerin yeniden ayarlanması ve çoğu zaman deneme baskısı gerekir.

Kalıp kırılırsa ne olur? Kırık kalıp genellikle onarılamaz; yerine yenisi işlenir. Bu nedenle kritik profillerde yedek kalıp bulundurmak yaygın bir uygulamadır.

Minimum et kalınlığı nedir? Alaşıma ve kesit genişliğine bağlı olarak mimari profillerde genellikle 1,0-1,2 mm alt sınır kabul edilir; daha ince cidarlar özel tasarım gerektirir.

Sonuç

Ekstrüzyon kalıbı, alüminyum profil üretiminin görünmeyen ama belirleyici bileşenidir. Kesit tasarımından tel erozyona, nitrasyondan deneme baskısına kadar her adım, ortaya çıkacak profilin ölçüsünü, yüzeyini ve ömrünü doğrudan etkiler. Kalıbı doğru kurgulamak, sonraki bütün süreçleri kolaylaştırır; yanlış kurgulamak ise pres, boyahane ve montaj aşamalarında telafi edilemez.

Kenan Metal, kalıp tasarımı ve üretimini kendi tesislerinde yürüterek bu kritik adımı doğrudan kontrol altında tutar. Özel kesit ihtiyaçlarınız için ekibimizle iletişime geçebilir, ürün gruplarımızı ürünler sayfamızdan inceleyebilirsiniz.
